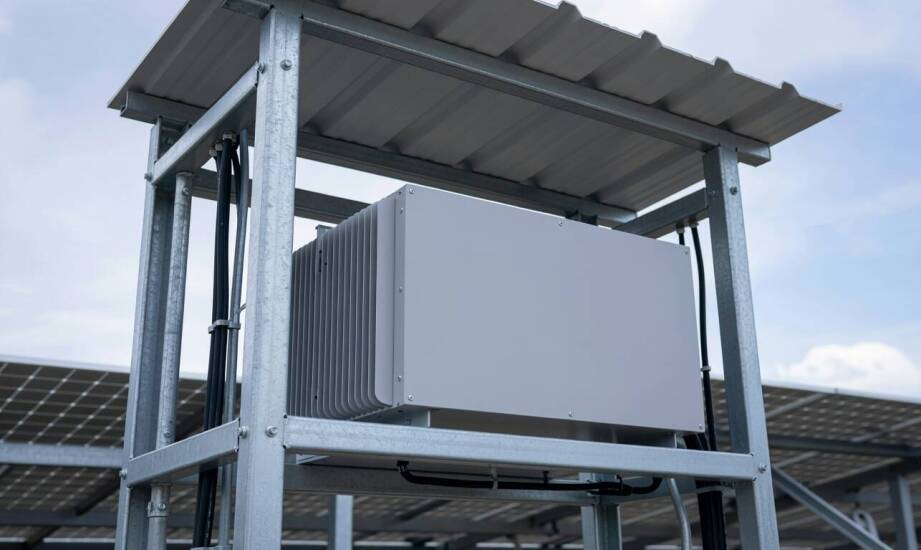

Jak zaprojektować konstrukcję wsporczą pod falownik, by nie ograniczać chłodzenia i dostępu serwisowego

Falownik stanowi centralny punkt każdej instalacji fotowoltaicznej, odpowiadając za bieżącą konwersję energii oraz nadzór nad parametrami układu. Urządzenie to generuje znaczne ilości ciepła, dlatego wymaga nie tylko stabilnego zamocowania, lecz przede wszystkim otoczenia zapewniającego odpowiednią cyrkulację powietrza i bezpieczny dostęp dla techników. Niewłaściwe zaplanowanie strefy montażowej bezpośrednio prowadzi do przegrzewania się układów elektronicznych, co znacząco skraca ich żywotność i zwiększa ryzyko awarii. Stabilna podstawa nośna pozwala na utrzymanie optymalnych warunków pracy, chroni sprzęt przed naprężeniami mechanicznymi i ułatwia późniejszą diagnostykę. Z perspektywy wykonawców systemów fotowoltaicznych, precyzyjne rozplanowanie tej przestrzeni warunkuje bezproblemową eksploatację całej elektrowni słonecznej.

Wpływ nośności i warunków na żywotność sprzętu

Podstawa wsporcza musi przenosić statyczny ciężar urządzenia oraz wytrzymywać dynamiczne obciążenia wywoływane przez wiatr i zalegający śnieg przy montażu zewnętrznym. Brak odpowiedniej sztywności ramy prowadzi do powstawania mikroskopijnych drgań. Wibracje te z czasem osłabiają połączenia stykowe i mechaniczne zaciski wewnątrz obudowy falownika. Wytrzymałość mechaniczna stelaża stanowi kluczowy element dla zachowania ciągłości obwodów i bezpieczeństwa pożarowego układu.

Temperatura otoczenia determinuje wydajność i trwałość komponentów odpowiedzialnych za przekształcanie prądu stałego na przemienny. Pomiary i specyfikacje sprzętowe wskazują, że wzrost temperatury elementów elektronicznych o 10°C zwiększa częstotliwość usterek o blisko 50%. Falownik pozbawiony naturalnego chłodzenia szybko wchodzi w tryb ograniczenia mocy i redukuje uzyski energii z paneli. Zgodnie z wytycznymi większości producentów, urządzenia te wymagają zachowania minimalnych odstępów rzędu 20 centymetrów od góry i dołu oraz 10 centymetrów po bokach, co warunkuje swobodną ucieczkę gorącego powietrza.

Zewnętrzne umiejscowienie sprzętu narzuca konieczność zabezpieczenia przed czynnikami atmosferycznymi. Bezpośrednia ekspozycja na promieniowanie słoneczne potęguje nagrzewanie, a intensywne opady doprowadzają do powolnego degradowania uszczelnień. Dodatkowe zadaszenia lub osłony zintegrowane z ramą nośną skutecznie ograniczają ryzyko przedostania się wilgoci do wrażliwych złącz komunikacyjnych i zacisków prądowych.

Baza modułowa a eliminacja błędów montażowych

Wybór materiału konstrukcyjnego rzutuje na długoterminową stabilność instalacji wystawionej na zmienne warunki pogodowe. Wykorzystywana w profesjonalnych systemach powłoka antykorozyjna Magnelis zachowuje odporność na wilgoć i agresywne środowisko, znacznie przewyższając właściwości tradycyjnego ocynku. Odpowiednio zaprojektowana konstrukcja pod falownik do fotowoltaiki oparta na profilach z tej stali stanowi pewny punkt oparcia dla ciężkiego sprzętu, niezależnie od lokalizacji układu.

Zbyt ciasne prowadzenie przewodów to powszechny błąd wykonawczy, który paraliżuje późniejsze prace konserwacyjne. Brak odpowiedniej przestrzeni roboczej uniemożliwia poprawne zachowanie promieni gięcia kabli solarnych. Taka praktyka wywołuje naprężenia na złączach MC4 i zauważalnie podnosi ryzyko iskrzenia. Modułowe profile dają możliwość bezpiecznego przymocowania koryt kablowych oraz rozdzielnic zabezpieczających prądu stałego i przemiennego w dogodnej odległości od falownika.

Produkowane przez spółkę W&H z Turzy Śląskiej systemy montażowe uwzględniają specyficzne wymagania instalatorów w zakresie prowadzenia tras przewodów. Elementy mocujące ułatwiają swobodny dostęp do dolnej sekcji inwertera, gdzie znajduje się główny panel połączeniowy. Zapas miejsca pod urządzeniem pozwala technikom na szybkie i bezproblemowe wykonywanie pomiarów elektrycznych podczas okresowych przeglądów technicznych.

Wydzielanie osobnej strefy montażowej falownika

Decyzja o integracji inwertera z głównym stelażem paneli lub stworzeniu dla niego odrębnej strefy wynika ze skali całego projektu oraz specyfiki obiektu. Osobna konstrukcja sprawdza się w przypadku instalacji komercyjnych o większej mocy, gdzie kilka falowników łańcuchowych wymaga zgrupowania w jednym dostępnym punkcie. Centralizacja urządzeń na dedykowanej ramie upraszcza logistykę okablowania i ułatwia dobór optymalnego usytuowania względem kierunków wiatru.

Mniejsze układy przydomowe zazwyczaj opierają się na falownikach przymocowanych bezpośrednio do nóg nośnych konstrukcji gruntowej lub infrastruktury budynku. Takie uproszczenie układu działa bez zarzutu, pod warunkiem rygorystycznego przestrzegania zaleceń producenta w zakresie prześwitów wentylacyjnych. Analiza obciążeń statycznych oraz symulacja przepływu powietrza wokół planowanej lokalizacji zabezpieczają system konwersji energii na lata bezpiecznej eksploatacji, minimalizując przestoje konserwacyjne.
